Socket DC 2.1×5.5mm DC-005 DC022B DC022 Female Jack PCB Panel Mount Mur Besar Panel Mount Panel CP

Hi #RekanEasyWare …

EasyWare Part#: EP000235 [DC-005 Socket PCB]

EasyWare Part#: EP000306 [DC022B Panel Mount]

EasyWare Part#: EP000485 [DC022 Panel CP]

Catatan:

– Foto asli stok EasyWare Electronics

– Tabel perbandingan produk di slide terakhir

– Produk ini memiliki varian berdasarkan tipe soket

Socket DC 2.1×5.5mm Female Jack digunakan sebagai konektor input daya DC untuk berbagai perangkat elektronik seperti power supply, modul Arduino, amplifier, charger DIY, dan proyek elektronik lainnya.

Tersedia beberapa varian pemasangan sesuai kebutuhan, baik untuk PCB mounting maupun panel mount dengan mur pengunci.

Spesifikasi Umum:

– Ukuran Jack: 2.1mm x 5.5mm

– Tipe Konektor: Female DC Socket

– Material: Plastik + metal conductor

– Warna: Hitam

– Aplikasi: Input adaptor DC / power supply

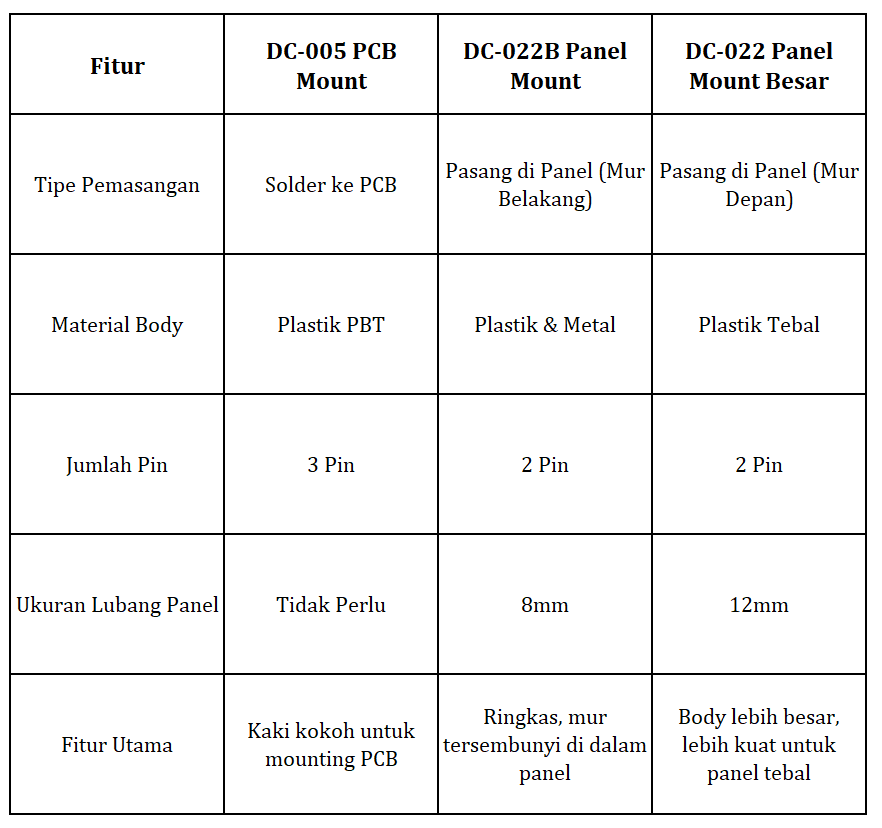

Tabel Perbandingan: DC-005 vs DC-022B vs DC-022

Fitur Unggulan Masing-Masing Tipe:

1. DC-005 Socket DC PCB

Sangat cocok untuk pemasangan langsung di atas papan sirkuit (PCB). Tipe ini memiliki 3 kaki (pin): positif, negatif, dan satu pin deteksi yang bisa memutus jalur baterai saat adaptor dicolokkan.

• Rating: 30V / 0.5A.

• Keunggulan: Presisi tinggi dan kaki yang pas untuk standar PCB dot matrix maupun custom.

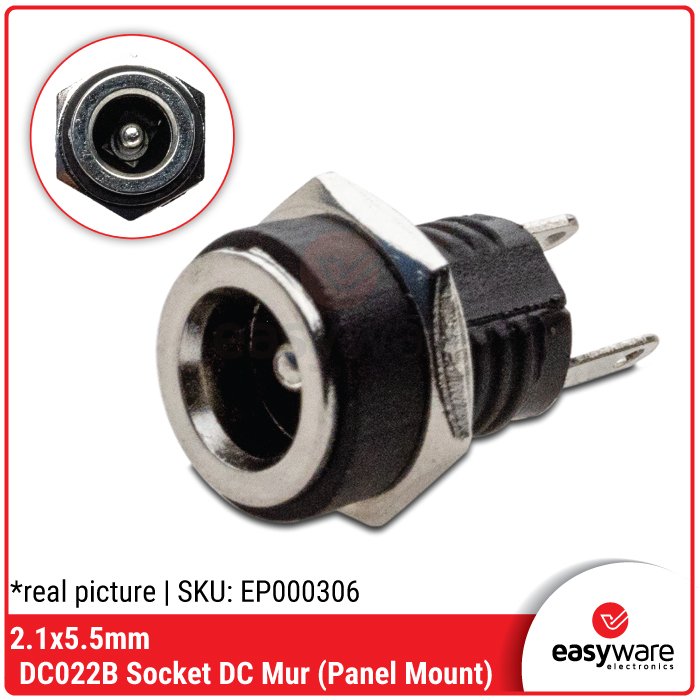

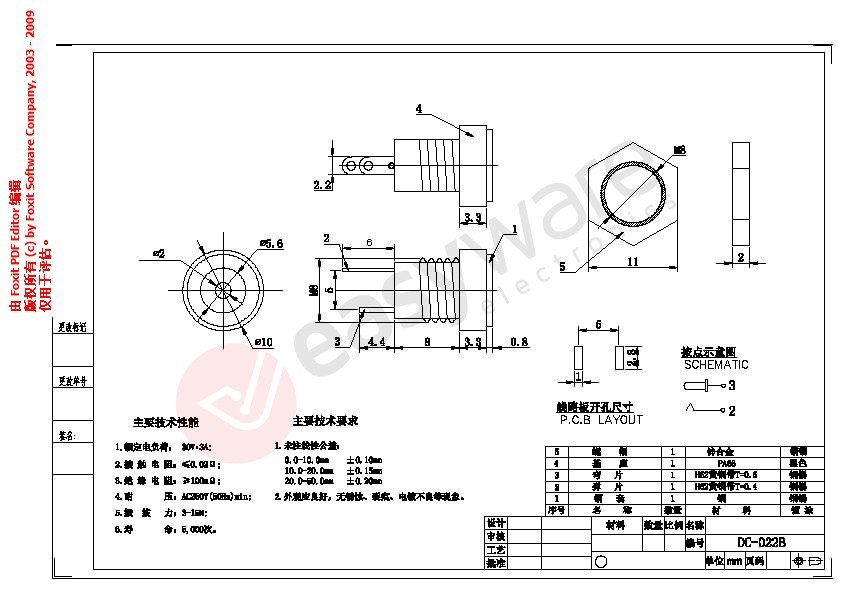

2. DC-022B Socket DC Mur

Pilihan terbaik untuk casing proyek yang tipis. Pemasangannya menggunakan mur dari sisi dalam sehingga tampilan luar terlihat sangat rapi dan minimalis.

• Ukuran: Lebih pendek dan ringkas dibanding tipe DC-022 standar.

• Keunggulan: Cocok untuk box X6 atau box plastik kecil lainnya yang memiliki ruang terbatas.

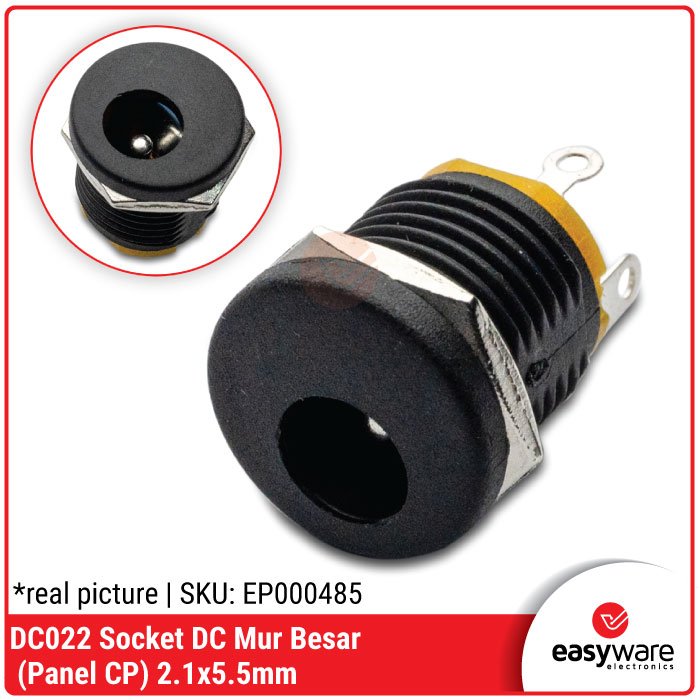

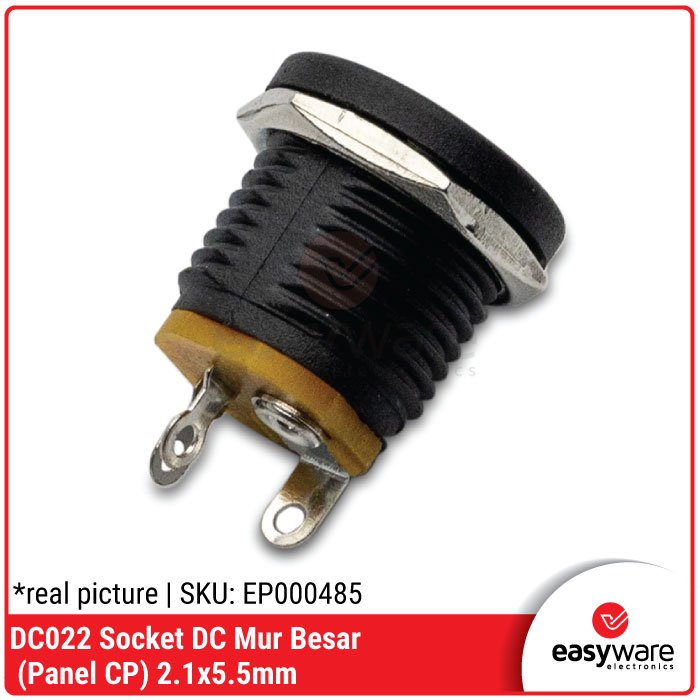

3. DC-022 Socket DC Mur Besar

Didesain untuk panel yang lebih tebal atau penggunaan yang lebih berat (heavy duty). Memiliki diameter drat yang lebih besar sehingga lebih kokoh saat dikencangkan.

• Material: Body plastik berkualitas tinggi dengan kontak tembaga yang baik.

• Keunggulan: Sangat stabil dan tidak mudah goyang meskipun sering dilepas-pasang adaptor.

Tips Pro #RekanEasyWare: Pastikan ukuran jack adaptor kamu adalah 2.1mm (diameter dalam). Jika adaptor kamu tipe 2.5mm, biasanya akan terasa longgar atau tidak terkoneksi dengan baik pada ketiga socket ini.
