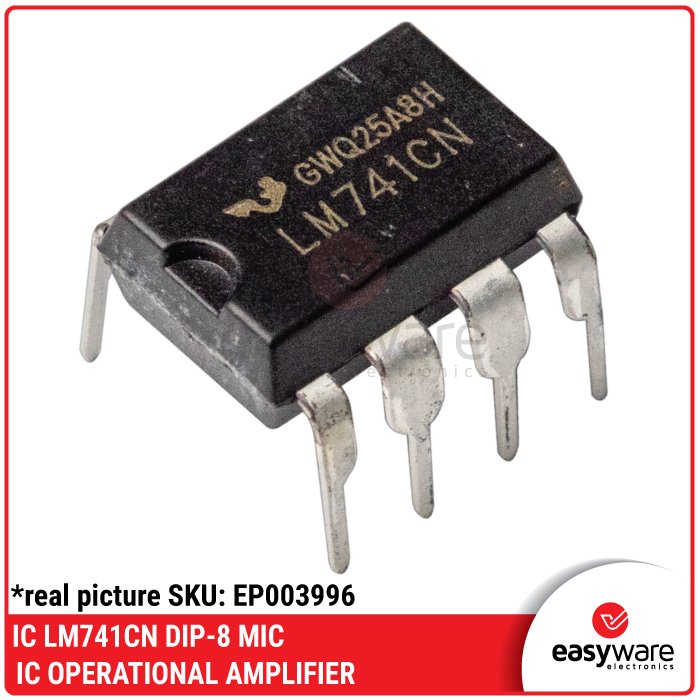

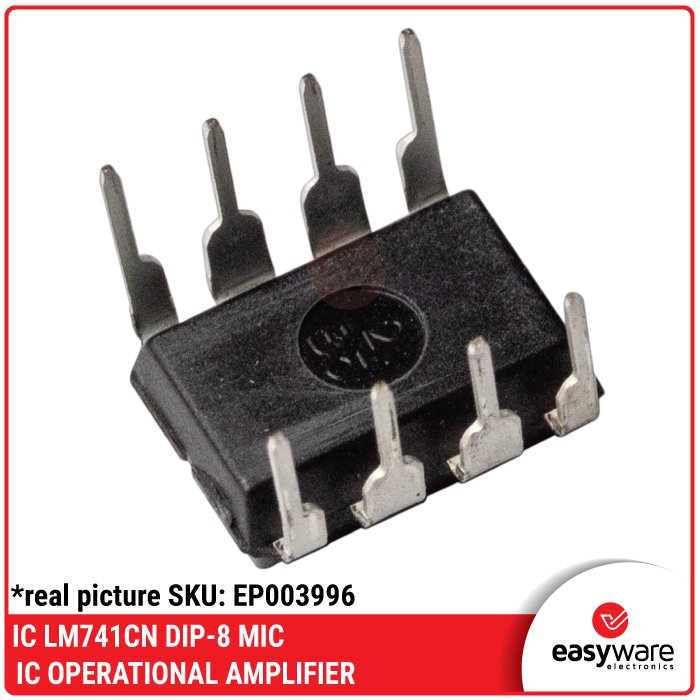

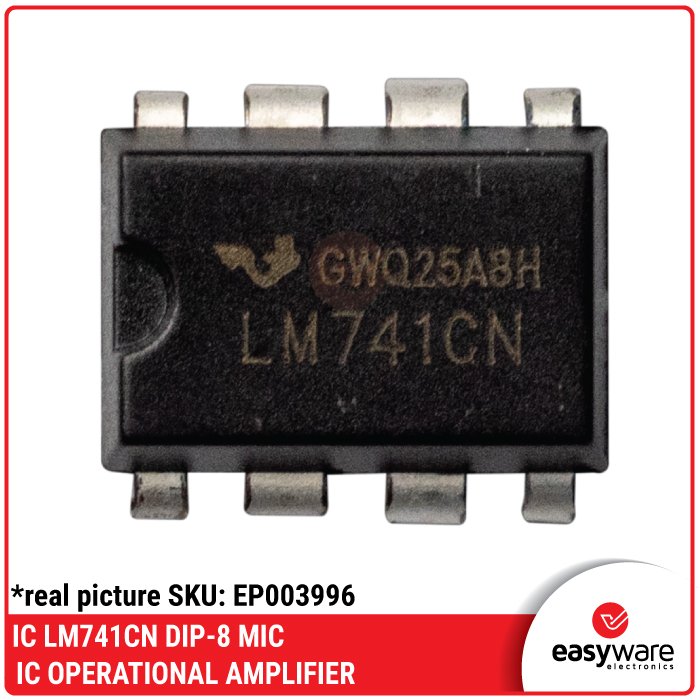

IC LM741 DIP-8 IC OP AMP LM741 OPERATIONAL AMPLIFIER LM 741

Harga aslinya adalah: Rp1,100.Harga saat ini adalah: Rp990.

Diskon 10%

Fitur Unggulan:

Short-Circuit Protection: Kamu nggak perlu khawatir IC ini langsung terbakar kalau ada arus pendek di sisi output, karena sudah ada sirkuit pengaman internal. 🛡️
No Latch-Up: Desainnya memastikan IC tidak akan “terkunci” dalam kondisi error saat menerima lonjakan sinyal input yang melebihi batas operasionalnya. 🚫
Large Common-Mode & Differential Voltage Ranges: Sangat fleksibel dalam menangani berbagai variasi sinyal input tanpa kehilangan akurasi. 📈
Internal Frequency Compensation: Menjamin stabilitas rangkaian tanpa perlu menambahkan kapasitor eksternal tambahan untuk mencegah osilasi liar. ⚙️
Offset Null Capability: Tersedia pin khusus (Pin 1 & 5) untuk kamu yang butuh presisi tinggi, sehingga tegangan error kecil bisa diatur sampai nol menggunakan potensiometer.

Stok 5000

Alasan berbelanja di Toko Online EasyWare Electronics

Pesanan sebelum jam 16.00 akan diproses dihari yang sama.
Langsung diskon 10% untuk semua produk.
Free merchandise setiap pembelanjaan.

Deskripsi

Berat	2 gram
SKU	EP003996
Kategori	IC (Integrated Circuit) Umum, IC Op-Amp
Tag	IC, IC Operational Amplifier, Integrated Circuit

Halo #RekanEasyWare! 👋

Butuh penguat sinyal legendaris untuk proyek audio atau sensor kamu? IC LM741CN DIP-8 adalah pilihan “klasik” yang masih menjadi favorit para penghobi dan mahasiswa elektronika karena kemudahannya dalam dirakit dan sifatnya yang sangat stabil.

Deskripsi Produk

LM741CN adalah General Purpose Operational Amplifier (Op-Amp) kanal tunggal yang dikemas dalam bentuk DIP-8 (8 kaki tancap). IC ini dirancang untuk berbagai aplikasi analog seperti penguat sinyal, filter aktif, hingga rangkaian komparator. Salah satu keunggulan utamanya adalah perlindungan internal terhadap arus pendek (short circuit protection) dan stabilitas suhu yang sangat baik.

Spesifikasi Teknis Utama

Tipe: Single Operational Amplifier (Op-Amp) 💎
Package: DIP-8 (Dual In-line Package) 📍
Gain Bandwidth: 1 MHz (Typical) 📡
Slew Rate: 0.5 V/µs ⚡
Tegangan Suplai: ±5V hingga ±15V (Mendukung catu daya tunggal dengan virtual ground) 🔋
Suhu Operasional: 0°C hingga +70°C 🌡️
Fitur: Internal Frequency Compensation, No Latch-up, dan Offset Null Capability 🛠️

Pinout & Fungsi Kaki (DIP-8)

Pin 1: Offset Null (Pengaturan offset tegangan)
Pin 2: Inverting Input (-)
Pin 3: Non-inverting Input (+)
Pin 4: V- (Catu daya negatif / Ground)
Pin 5: Offset Null
Pin 6: Output (Keluaran sinyal)
Pin 7: V+ (Catu daya positif)
Pin 8: NC (No Connection / Tidak terhubung)

Tips Pro Untuk #RekanEasyWare:

Stabilitas Catu Daya: IC ini bekerja paling optimal dengan catu daya simetris (±12V atau ±15V). Jika kamu menggunakan catu daya tunggal (seperti baterai 9V), jangan lupa gunakan rangkaian pembagi tegangan untuk membuat Virtual Ground agar sinyal audio tidak terpotong (distorsi). Pastikan juga memasang kapasitor keramik 100nF di dekat kaki V+ dan V- untuk meredam gangguan sinyal (noise). 💡
