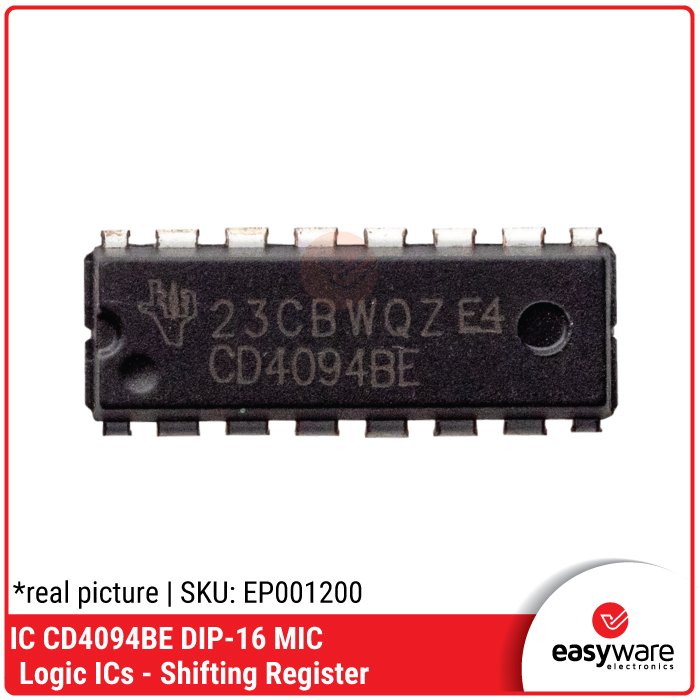

IC CD4094BE CMOS Shift Register DIP-16 – IC Expander Output Arduino

Halo #RekanEasyWare! 👋

Kekurangan pin output pada Arduino atau ESP32 kamu? IC CD4094BE adalah solusinya! IC ini adalah 8-stage shift register yang berfungsi sebagai Serial-to-Parallel Converter. Dengan hanya menggunakan 3 pin dari mikrokontroler (Data, Clock, Strobe), kamu bisa mengontrol hingga 8 output digital sekaligus. Butuh lebih banyak? Kamu bisa menyambungkan (daisy-chain) beberapa IC CD4094 untuk mendapatkan puluhan output tambahan! 🚀

Kenapa Pilih CD4094 untuk Proyek Kamu?

Berbeda dengan 74HC595 yang sangat populer, CD4094 memiliki fitur Output Enable dan Strobe yang sangat stabil untuk aplikasi bus-oriented. IC ini sering ditemukan pada rangkaian running text (Seven Segment besar), kontrol relay bertingkat, atau panel indikator industri karena durabilitas teknologi CMOS-nya yang handal. ⚡

Spesifikasi Teknis:

• Tipe: CD4094BE (CMOS Logic) 💎

• Fungsi: 8-Stage Shift-and-Store Bus Register 📍

• Package: DIP-16 (Dual In-line Package) 🔌

• Tegangan Kerja: 3V hingga 18V DC (Sangat Fleksibel!) 🔋

• Output: 8-bit Parallel Output (Q1 – Q8) 📤

• Kecepatan: Hingga 5 MHz (pada 10V) ⏱️

• Fitur Tambahan: Output Tri-state (Bisa mode High-Impedance) ✨

Siap memperbanyak output mikrokontroler kamu tanpa harus ganti ke board yang lebih mahal?

Yuk, sikat sekarang juga! Klik ‘Beli Sekarang’ dan perluas jangkauan kontrolmu bersama #RekanEasyWare! 👇

Tips Pro Untuk #RekanEasyWare:

Cara Penggunaan: Hubungkan pin Data ke pin digital Arduino, pin Clock untuk memberikan detak pengiriman data, dan pin Strobe untuk mengunci data ke output parallel. Pastikan pin Output Enable (OE) dihubungkan ke VCC agar output aktif. Jika kamu mengontrol beban induktif seperti Relay, jangan lupa gunakan IC Driver seperti ULN2003 atau Transistor sebagai penguat arus karena output IC ini hanya didesain untuk sinyal logika! 💡
